智偉光電成立于2016年,坐落在北方重要的高新技術基地長春市,并在歐洲長期派駐公司代表。公司聚焦在集成光電子領域,致力于技術開發,堅持持續技術創新為導向,獨立開發出InP集成光電芯片全套工藝及其基本元件庫和設計軟件。公司與歐洲知名芯片設計公司,國內知名高校和研究單位等長期保持合作,共同致力于InP銦磷集成光電芯片新技術推廣與應用 。了解更多…

智偉光電專注于InP銦磷集成光電子領域相關芯片生產,提供芯片小批量流片或批量代工服務。小批量代工采用多項目晶圓(Multi-Project Wafer)模式,極大降低流片成本。公司與其他設計和封裝公司合作,可提供芯片設計和封裝服務,實現一站式服務,并保證相關知識產權歸屬客戶。此外,可提供定制化單步工藝,例如制版,光刻,離子刻蝕,鍍膜,切片等。了解更多…

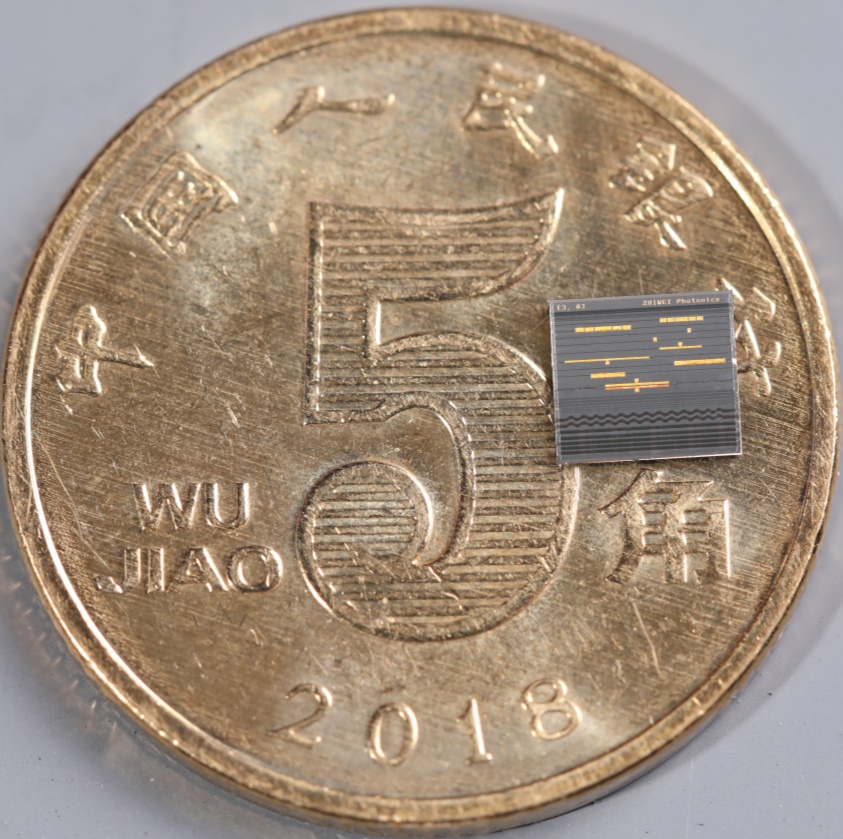

front_page_pic2
什么是InP銦磷集成光電子芯片?

  • 將有源(例如激光器、光放大器、相位調制器、PIN探測器等)與無源元件(例如波導、耦合器、陣列波導光柵等)通過半導體工藝集成到微小芯片中,該技術是目前唯一可真正單片集成激光器的技術。

InP銦磷集成光電子芯片可以應用在哪些領域?

  • 例如光通訊中的光模塊,數據中心的光交換,光纖傳感光探測或光源,激光雷達中的光學相控陣和光源,氣體傳感芯片,集成微波光子芯片,空間通信系統的部分模塊,量子科技中QKD和QRNG,環式激光陀螺儀,光纖陀螺儀,光學相干斷層成像(OCT)中探測器等。更多應用案例…

InP銦磷集成光電子芯片可實現哪些器件功能?

  • 例如馬赫-增德?tīng)柛缮鎯x(MZI),微環諧振器(MRR),基于陣列波導光柵(AWG)和光放大器(SOA)波長路由開關,脈沖激光或頻率調制激光器,光學相控陣(OPA),多模干涉光耦合器(MMI-coupler),多模干涉濾波器(MMI-filter),延時線(delay line),F(xiàn)P激光器(Fabry-Perot laser),分布布拉格反射激光器(tunable DBR laser),多波長激光器(multi-wavelength laser),皮秒脈沖激光器(picosecond pulse laser),環形激光器(ring laser),波分復用光交叉連接器(WDM cross connect),光分插復用(WDM add-drop)等。更多應用案例…

InP銦磷集成光電子芯片有什么優點?

  • 相比傳統器件,InP光電子芯片體積小,重量輕,能量效率高、穩定性高,可適用大規模生產,設計者可具有較大設計靈活性和創造性。
  • 相比硅基光電子芯片,InP光子芯片可真正實現單片集成有源器件如激光器,可極大豐富該芯片應用領域。
